Перетворювач (конвертер) USB to RS-485

 Модуль являє собою перетворювач USB/RS-485, який призначений для сполучення пристроїв із ПК (персональним комп'ютером) за допомогою промислового інтерфейсу RS-485. Конвертер можна використовувати для керування двигунами, побудови системи вентиляції/кондиціонування, системи безпеки, контролю за переміщенням об'єктів, а також для автоматизації виробництва та виробничих процесів. Перетворювач інтерфейсів USB до RS-485 призначений для відстані до 1,2 км. Зовнішні пристрої можна під'єднувати за допомогою звичайної крученої пари.

Плата перетворювача спроєктована на базі мікросхем CH340 и MAX485, кварцового резонатора частотою 12 МГц та інших допоміжних компонентів, які забезпечують правильну роботу пристрою. Мікросхема CH340 слугує для створення віртуального COM-порту під час під'єднання конвертера до ПК, а мікросхема MAX485 забезпечує правильне під'єднання зовнішнього пристрою. Завдяки чипу, перетворювач має досить велику швидкість передавання даних через USB-інтерфейс і двосторонній зв'язок. Передає дані по послідовному виходу зі швидкістю до 6 Мбіт. Максимальна кількість пристроїв, яку можна під'єднати паралельно без додаткових підсилювачів, становить 32.

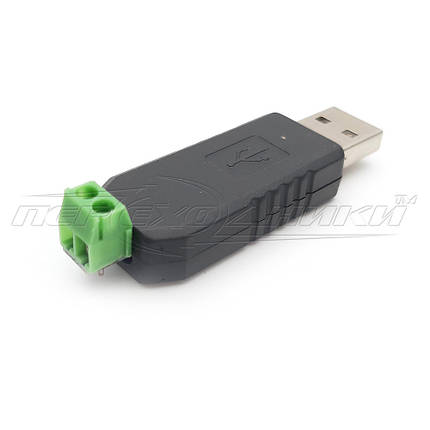

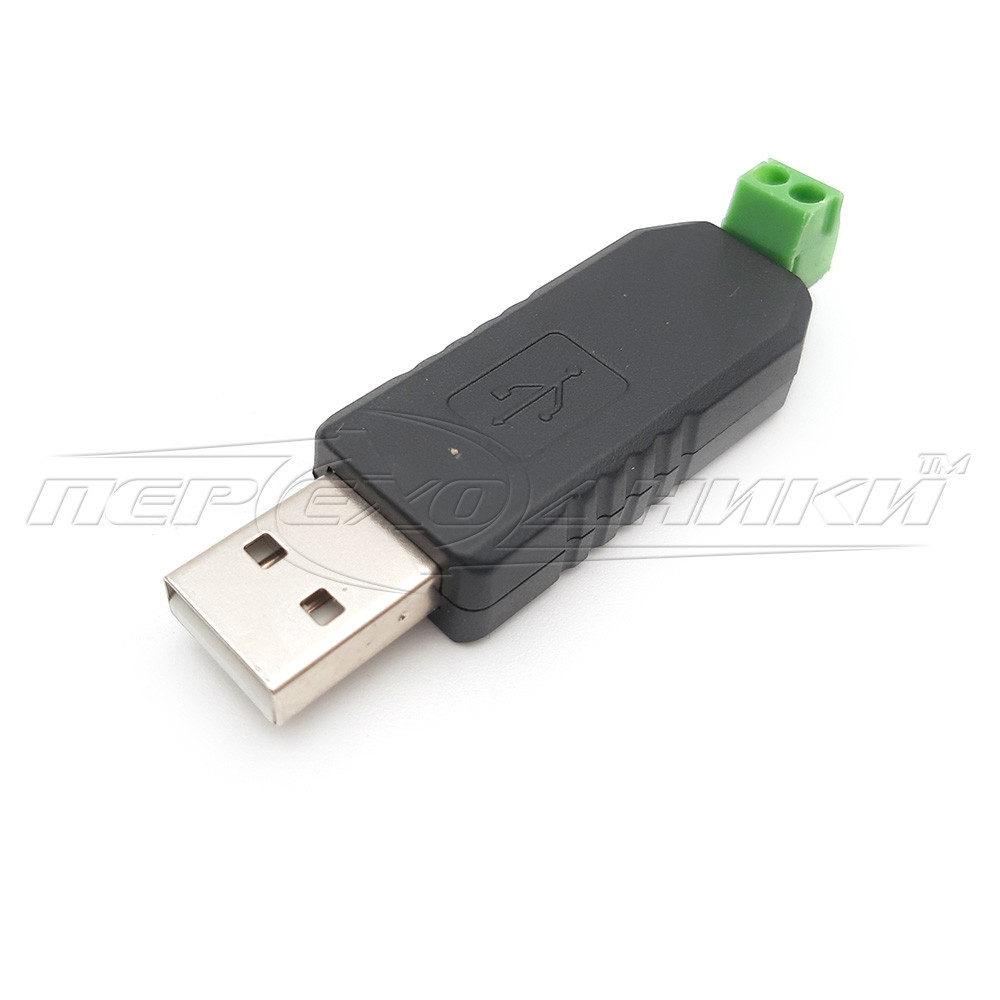

Під'єднується перетворювач до персонального комп'ютера за допомогою USB-порту, а до зовнішнього пристрою за допомогою гвинтового клемника.

Для подальшої роботи з перетворювачем необхідно встановити драйвер. Якщо під час під'єднання ПК не зміг встановити драйвер для конвертера, тоді необхідно завантажити його, а потім самостійно встановити.
