HDMI Splitter 1x2 v2.0, Support 4Kx2K, IR+EDID+RS232, метал
HDMI Splitter 1x2 v2.0, Support 4Kx2K, IR+EDID+RS232, метал
4Kx2K HDMI v2.0 Splitter 1x2 дійсно підтримує HDMI v.2.0, 3D і передавання роздільної здатності 4K*2K. Під'єднавши DVD-програвач, супутниковий ресивер з HDMI виходом, можна дивитися відео від 1 до 2-х екранах (моніторах), проєкторах.
HDMI Spliter 1х2 виготовлений у металевому корпусі! Застосовують у торгових мережах під час демонстрації обладнання, у різних шоу, на виставках, а також під час розведення HD сигналу в приміщеннях. За допомогою HDMI Spliter 1х2 можна під'єднати одне й те саме джерело цифрового сигналу одночасно до кількох телевізорів, проєкторах тощо. За такого під'єднання якість сигналу не втрачається.
Цей сплітер може підтримувати керування до 8-ми EDID режимів, користувач може вибрати один із них відповідно до своїх потреб. Крім того, цей продукт із вбудованою IR функцією.
ОСОБЕННОСТИ
- Підтримка HDMI 2.0, HDCP2.2.
- Підтримка відео у форматі 3D.
- Підтримка високої роздільної здатності до 3840X2160/60 ГЦ.
- Підтримує максимальну швидкість передавання даних 6 Гбіт.
- Підтримка 8/10/12 біт deep color.
- підтримка AWG26 HDMI стандартний кабель: Якщо роздільна здатність 1080р і нижче, вхідний сигнал до 10 м, вихід до 20 м. Якщо роздільна здатність 4К, вхідного сигналу до 8 м, вихід до 8 м.
- Вбудована IR extension функція (може працювати зі сплітером hdmi 2.0 як ретранслятор, який має IR-RX для отримання IR-команди для дистанційного керування джерелом).
- Підтримка послідовного порту RS-232 для онлайн-новлення.
- Підтримка EDID керування.
- 5 В/2 A адаптер живлення.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
HDMI версія | HDMI 2.0 |
HDCP версія | HDCP 2.2 |
Роздільна здатність HDMI | до 3840*2160/60 Гц |
Підтримка відеоформатів | 8/10/12bit Deep color |
Підтримка аудіоформатів | DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD |
Макс пропускна здатність | 600 МГц |
Макс швидкість передавання | 6 Гбіт |
Вхідний кабель, відстань | (1080 P разрешение) ≤10m, (4К разрешение) ≤8m AWG26 HDMI |
Вихідний кабель, відстань | (1080 P роздільна здатність) ≤20m, (4 к роздільна здатність) ≤8m AWG26 HDMI |
Максимальний робочий струм | 1А |
Адаптер живлення | input AC (50Hz, 60Hz) 100V-240V; output: DC5V/2A |
Робоча температура | (від-15 до +55) |
Розміри (Д х Ш х В) | 220x75x24 (мм) |
Вага | 335 г. |

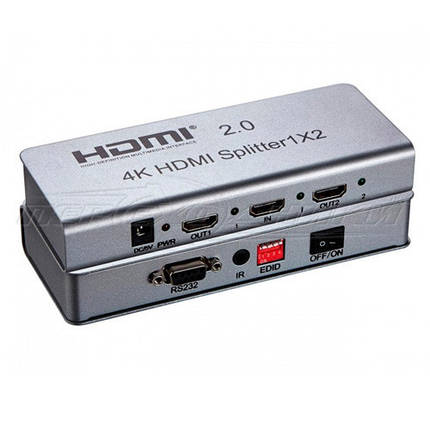

ІНТЕРФЕЙС ПРОДУКТА
- Інтерфейс живлення 5 В.
- Індикатор адаптера живлення.
- Вихідний порт HDMI
- Світлодіодний індикатор виходу.
- Вхідний порт HDMI.
- Світлодіодний індикатор входу.
- Порт RS232, оновлення через послідовний порт.
- Інтерфейс розширення IR TX
- DIP-перемикач, який використовується для керування EDID
- Вимикач живлення.
Перемикач DIP EDID Опис:
DIP 1 2 3 4
X 0 0 0 : copy output1 EDID only
X 0 0 1 : EDID MIX
X 0 1 0 : EDID Download (RS232)
X 0 1 1 : 4K X 2K 30Hz
X 1 0 0 : 4K X 2K 60Hz
X 1 0 1 : 1080P 3D 2ch
X 1 1 0 : 1080P 2D 2ch
X 1 1 1 : 1080P 2D 5.1ch
1 використовується для оновлень, 1 — для режиму оновлення, 0 — для нормального режиму роботи (перемикач вниз дорівнює 1, вгору = 0)
Опис робочого режиму:
Є два режими роботи продукту, нормальний робочий режим і режим оновлення, який визначається перемикачем DIP EDID 1, 1 — режим оновлення, 0 — звичайний робочий режим.
Опис IR Extension:
Є порт IR TX Extension, він може працювати з додатковим ретранслятором HDMI 2.0, який працює як IR-RX і ІЧ-подовжувач через кабель HDMI.
Вихідний порт:
Тільки output 1 може підтримувати функцію CEC, вихід 2 підтримує функцію розширення IR.
ПІД'ЄДНАННЯ І ЕКСПЛУАТАЦІЯ
- Під'єднайте джерело HD до входу розгалужувача за допомогою одного кабелю hdmi.
- Під'єднайте вихід роздільника до дисплея за допомогою 2 кабелів hdmi.
- Під'єднайте адаптер живлення 5V/2A до розгалужувача.
3. Посібник користувача x 1 шт.
*Дизайн і комплектація товару можуть змінюватися виробником без повідомлення
Основні | |
---|---|
Тип кабеля | HDMI - HDMI |
Країна виробник | Китай |
Колір корпусу | Сірий |
Користувацькі характеристики | |
Підтримка 3D | Так |
Вага | 335 г |
Матеріал корпусу | метал |
Харчування | DC5V/2A |
Максимальна роздільна здатність | 4Kx2K, 1080р |
Цифровий аудіо формат | DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD/HD(HBR) |
Роз'єми | 1 HDMI вхід, 2 HDMI виходу |
Вид | Сплітери (Splitter) |
Розміри | |
Глибина | 60 мм |
Висота | 24 |
Ширина | 154 |
- Ціна: 2 880 ₴
